org-mode插入图片的方法

1 目的

使用图床方式托管图片，减小hugo源文件对github库的占用控件。

在使用markdown时，可以使用 ！[](imgUrl) 语法加载图床中的图片。

现在想在org-mode中实现同样的效果，尝试了以下几种方式，都无法实现。
org-mode插图仅支持文件模式:

具体插入流程：org-download本身会自动在org文档当前目录下创建一个与文档同名的文件夹来保存图片，然后支持多种途径的图片插入，插入之后会复制或者下载一张图片到图片文件夹下面。

参考的资料：
Images in Content — ox-hugo - Org to Hugo exporter
利其器─Emacs/orgmode插入图片 - 知行合一
 使用Emacs中的org-mode写cnblogs之图片插入 - yangwen0228 - 博客园

2 探索插入图片的几种方案

外连接图片直接粘贴路径到org中即可。

1
2
   #+ATTR_HTML: :width 50% :align center
   https://devalot.com/assets/articles/2008/07/project-planning/expanded.jpg

导出md后的格式：

1
2
   <figure><img src="https://devalot.com/assets/articles/2008/07/project-planning/expanded.jpg" width="50%">
   </figure>

使用脚本生成图片
snippet命令：uml/xmd/wbs

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
   #+BEGIN_SRC plantuml :file ../iPics/images/emacs.png
   @startmindmap
   caption 总结emacs 知识体系
   title emacs 知识体系
   center header
           通过结构来描述emacs 最受用的工具
   endheader
   * root node
   ** child node left side
   ** child left node
   ***_ child2 left node
   '给图表添加备注
   legend right
           完成相关技能的总结回顾
   endlegend

   center footer
           结束
   endfooter
   @endmindmap
   \#+END_SRC

img直接导出markdown语法
snippet命令：umlimg
1

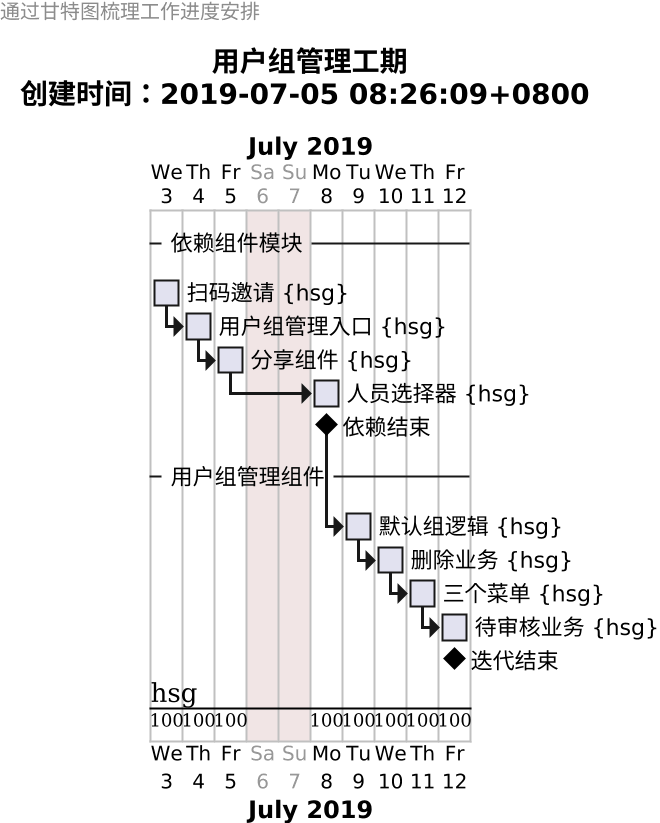

@@md:![](http://www.plantuml.com/plantuml/proxy?cache=no&src=https://it-boyer.github.io/iDocs/uml/UGM-gtd.plantuml)@@
markdown语法必须使用反转义包围： @@md: md语法 @@ 否则，导出的会添加反斜杠转义符: \![](imgUrl) 导致在hugo中无法正确显示图片。
Export snippet Markdown ❚ ox-hugo Test Site
宏的使用
习七 Issue #85
Multiple ATTR_HTML
snippet命令：img

1
2
3
4
#+html: <style>.foo img { border:2px solid black; }</style>
#+attr_html: :alt Org mode logo
#+attr_html: :width 300 :class foo
[[https://ox-hugo.scripter.co/test/images/org-mode-unicorn-logo.png]]

SVG 支持

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
   #+begin_src plantuml :file ../iPics/images/ox-hugo/svg-with-hyperlinks.svg :exports results
   skinparam svgLinkTarget _parent
   start
   :[[https://ox-hugo.scripter.co/ ox-hugo homepage]];
   stop
   #+end_src
   #+caption: An SVG with *hyperlinks* -- generated using PlantUML
   #+attr_html: :inlined t
   #+RESULTS:
   [[file:../iPics/images/ox-hugo/svg-with-hyperlinks.svg]]

Inlined SVG ❚ ox-hugo Test Site

问题：
homebrew 安装emacs 27.1 不支持svg吗? - Emacs-general - Emacs China
无法显示 svg，Invalid image type ‘svg’ - Emacs-general - Emacs China

3 org-download工具使用

org-download本身会自动在org文档当前目录下创建一个与文档同名的文件夹来保存图片，然后支持多种途径的图片插入，插入之后会复制或者下载一张图片到图片文件夹下面：

用url把图片插入，然后自动下载；
复制图片文件路径，然后插入；
拖拽图片插入。

支持两种 `org-download-method` 方式：

方式1： `attach`

1
(setq org-download-method 'attach)

在这种模式下，存在两个问题

问题1:在插入图片时，图片会被存到 ~ /org/.attach 下一个很长串的目录下。
这种附件方式，无法指定图片的存放位置，导致无法使用托管图库，导致库文件大。
解决办法：将 .attach 目录作为图库的托管目录，这样就可以把较大的附件托管给子模块库中。
问题2:在插入了attachment后，headline添加一个名为 :ATTACH: 的tag
因为ox-hugo在导出org时，会把headline的tag作为tag或分类，导出到hugo站中。对于hugo来说 ATTACH 意义不大。
解决办法：关闭导出标签的开关 (setq org-export-with-tags nil) 这种方式在ox-hugo导出无效。

方式2： `directory`

1
(setq org-download-method 'directory)

doom-emacs下安装

在init.el中的org模块下增加 +org-download .

使用

spc m a P: yank
spc m a p: clipboard
z i: 预览图片开关

图片大小控制

通过下面的属性可以分别控制图片在emacs里面显示的大小以及导出的html的图片的大小。

1
2
3
#+ATTR_ORG: :width 200
#+ATTR_HTML: :width 50% :align center
[[attachment:_20210805_170910proxy.png]]
